DESCRIPTION

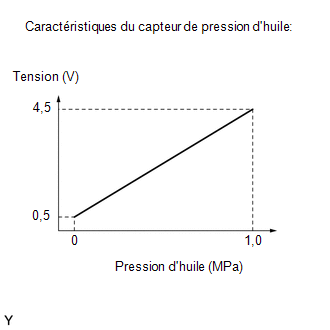

A variation de commande de la pompe à huile à l'aide de l'ensemble de soupape de commande de pression d'huile, du capteur de température d'huile, du capteur de pression d'huile et de l'ECM et pour optimiser la pression d'huile requise pour chaque volume d'huile de la pièce en contrôlant afin de réduire le frottement de la température du moteur et du régime moteur. Le capteur de pression d'huile de type semi-conducteur a sert du capteur de pression si la résistance change en fonction des variations de pression. Un signal électrique qu'à l'intérieur varie en fonction de la variation de résistance est amplifié transmis à l'ECM et que le signal de pression d'huile moteur.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | MIL |
Mémoire | Remarque |
---|---|---|---|---|---|---|
P052012 | Court-circuit à la batterie dans le circuit "A" de contacteur/capteur de pression d'huile moteur |
La tension de sortie du capteur de pression d'huile est supérieure d'au moins pour 4,78 V 5 secondes (logique de détection à 1 cycle (s)). |
| S'active |
DTC enregistré |
|
P052014 |
Court-circuit à la masse ou coupure dans le circuit "A" de contacteur/capteur de pression d'huile moteur |
La tension de sortie du capteur de pression d'huile est inférieure au minimum pendant 0,23 V 5 secondes (logique de détection à 1 cycle (s)). |
| S'active |
DTC enregistré |
|
N° de DTC | Data List |
---|---|
P052012 | Engine Oil Pressure |
P052014 |
DESCRIPTION DU CONTROLE
L'ECM calcule la pression d'huile du moteur en fonction de la tension de sortie du capteur de pression d'huile (ensemble de sonde de pression d'huile). Si le signal émis par le capteur de pression d'huile n'est pas conforme à la plage prescrite, le MIL s'allume et un DTC est enregistré.
PROCEDURE DE CONTROLE
DTC correspondants | P0522: Vérification de la plage de fonctionnement du capteur de pression d'huile moteur (tension faible) P0523: Vérification de la plage de fonctionnement du capteur de pression d'huile moteur (tension élevée) |
Capteurs/Pièces constitutives (principaux) requis | Capteur de pression d'huile (ensemble de sonde de pression d'huile) |
Capteurs/Pièces constitutives (correspondants) requis |
- |
Fréquence de fonctionnement |
En permanence |
Durée |
5 secondes |
Fonctionnement MIL |
Immédiatement |
Séquence de fonctionnement |
Néant |
CONDITIONS TYPIQUES D'ACTIVATION
Le contrôle se fait en cas d'absence d'enregistrement des DTC suivants |
Néant |
Toutes les conditions suivantes sont remplies |
- |
Tension de la batterie |
8 V minimum |
Contacteur d'allumage |
ON |
Démarreur |
OFF |
SEUILS DE DYSFONCTIONNEMENT TYPIQUES
P0522: Vérification de plage (tension faible)
La tension du capteur de pression d'huile moteur |
En dessous de 0,23 V |
La tension du capteur de pression d'huile moteur |
Au-dessus de 4,78 V |
PERIODE TEST DE CONFIRMATION
CONSEIL:
Cliquer ici
Cliquer ici
CONSEIL:
Affichage du Techstream |
Description |
---|---|
NORMAL |
|
ABNORMAL |
|
INCOMPLETE |
|
CONSEIL:
La procédure d'estimation normale est utilisée pour terminer l'estimation de DTC et également pour effacer les DTC permanents.

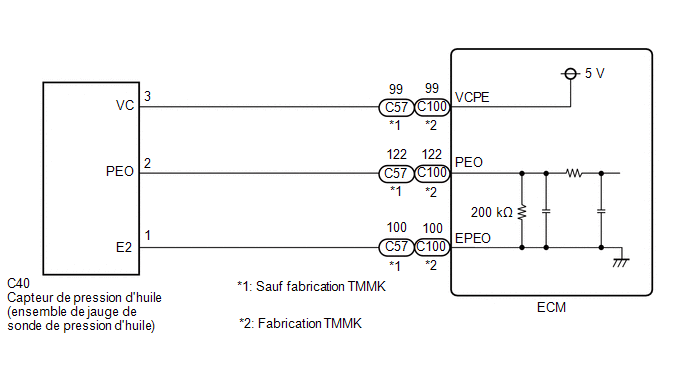

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Relever les données d'arrêt sur image à l'aide du Techstream. L'ECM enregistre les informations relatives aux conditions de conduite et au véhicule sous forme de données d'arrêt sur image au moment où un DTC est enregistré. Lors de la recherche de pannes, les données d'arrêt sur image peuvent permettre de déterminer si le véhicule roulait ou non, si le moteur était ou non monté en température, si le rapport air/carburant était pauvre ou riche et elles peuvent permettre de déterminer diverses autres données au moment de l'apparition du dysfonctionnement.
PROCEDURE
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR |

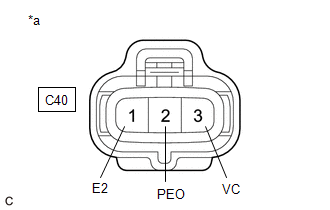

*a | Vue avant du connecteur côté faisceau de câbles (vers le capteur de pression d'huile (ensemble de sonde de pression d'huile)) |
CONSEIL:
S'assurer que le connecteur est correctement branché. Si ce n'est pas le cas, le brancher correctement et vérifier si d'autres DTC sont émis.
(a) Débrancher le capteur de pression d'huile (ensemble de sonde de pression d'huile) du connecteur.
(b) Mettre le contacteur d'allumage en position ON.
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
C40-3 (VC) - Masse de carrosserie |
Contacteur d'allumage en position ON |
4,5 à 5,5 V |
C40-2 (PEO) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 0,1 V |
(d) Mettre le contacteur d'allumage en position OFF et attendre 30 secondes minimum.
(e) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
C40-2 (PEO) - C40-1 (E2) |
Contacteur d'allumage en position OFF |
190 à 210 kΩ |
C40-1 (E2) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
OK | ![]() | REMPLACER LE CAPTEUR DE PRESSION D'HUILE (ENSEMBLE DE SONDE DE PRESSION D'HUILE) |
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE PRESSION D'HUILE (ENSEMBLE DE SONDE DE PRESSION D'HUILE) - ECM) |
(a) Débrancher le capteur de pression d'huile (ensemble de sonde de pression d'huile) du connecteur.
(b) Débrancher le connecteur d'ECM.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard (sauf fabrication TMMK):
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
C40-1 (E2) - C57-100 (EPEO) |
En permanence | En dessous de 1 Ω |
C40-2 (PEO) - C57-122 (PEO) |
En permanence | En dessous de 1 Ω |
C40-3 (VC) - C57-99 (VCPE) |
En permanence | En dessous de 1 Ω |
C40-1 (E2) ou C57-100 (EPEO) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
C40-2 (PEO) ou C57-122 (PEO) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
C40-3 (VC) ou C57-99 (VCPE) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
Résistance standard (pour fabrication TMMK):
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
C40-1 (E2) - C100-100 (EPEO) |
En permanence | En dessous de 1 Ω |
C40-2 (PEO) - C100-122 (PEO) |
En permanence | En dessous de 1 Ω |
C40-3 (VC) - C100-99 (VCPE) |
En permanence | En dessous de 1 Ω |
C40-1 (E2) ou C100-100 (EPEO) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
C40-2 (PEO) ou C100-122 (PEO) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
C40-3 (VC) ou C100-99 (VCPE) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
OK | ![]() | REMPLACER L'ECM |
INCORRECT | ![]() | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
