DEMONTAGE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR MAGNETIQUE DE DEMARREUR

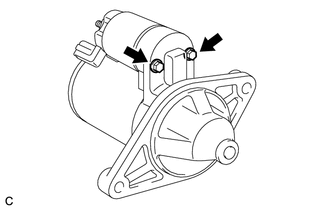

| (a) A l'aide d'une clé à douille de 7 mm, déposer les 2 boulons. |
|
| (b) Tout en soulevant l'arrière de l'ensemble de contacteur magnétique de démarreur, le débrancher de la borne C. |
|
| (c) Tout en soulevant l'arrière de l'ensemble de contacteur magnétique de démarreur, déposer le crochet du levier d'entraînement de pignon, puis déposer l'ensemble de contacteur magnétique de démarreur. |
|
2. DEPOSER L'ENSEMBLE DE CARCASSE DE DEMARREUR

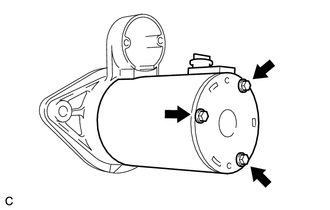

| (a) A l'aide d'une clé à douille de 7 mm, déposer les 3 boulons d'assemblage et extraire simultanément l'ensemble de carcasse de démarreur et l'ensemble de flasque de démarreur côté collecteur. |
|
3. DEPOSER L'ENSEMBLE DE FLASQUE DE DEMARREUR COTE COLLECTEUR

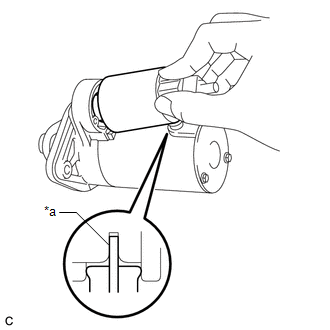

| (a) Déposer l'ensemble de flasque de démarreur côté collecteur de l'ensemble de carcasse de démarreur. |
|
4. DEPOSER L'ENSEMBLE DE PORTE-BALAIS DE DEMARREUR

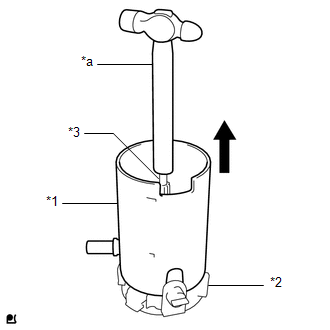

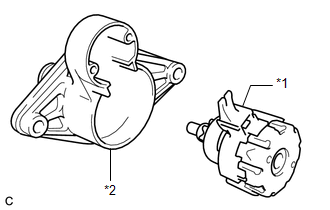

| (a) Déposer l'ensemble de carcasse de démarreur tout en maintenant l'ensemble d'induit de démarreur et l'ensemble de porte-balais de démarreur à l'aide d'un manche de marteau. CONSEIL: L'ensemble d'induit de démarreur sera attiré par le champ magnétique de l'ensemble de carcasse de démarreur. Maintenir l'ensemble d'induit de démarreur avec le manche de marteau. |
|

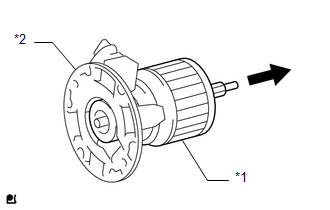

5. DEPOSER L'ENSEMBLE D'INDUIT DE DEMARREUR

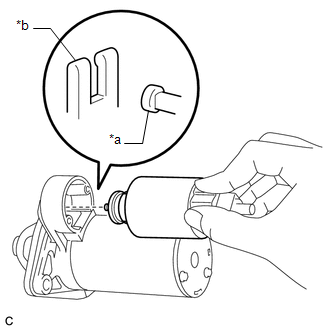

| (a) Déposer l'ensemble d'induit de démarreur de l'ensemble de porte-balais de démarreur. |
|
6. DEPOSER LE SOUS-ENSEMBLE DE ROULEMENT CENTRAL DE ROCHET DE DEMARREUR
| (a) Déposer le joint en caoutchouc de l'ensemble de boîtier d'entraînement de démarreur. |
|

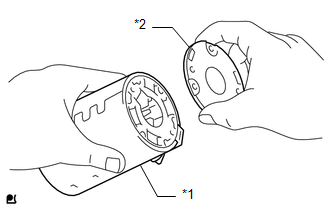

| (b) Déposer le sous-ensemble de roulement central de rochet de démarreur de l'ensemble de boîtier d'entraînement de démarreur. |
|

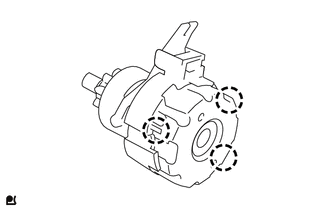

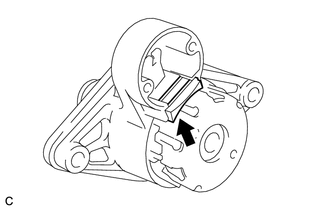

| (c) Libérer les 3 griffes et déposer l'amortisseur de démarreur du sous-ensemble de roulement central de rochet de démarreur. |
|

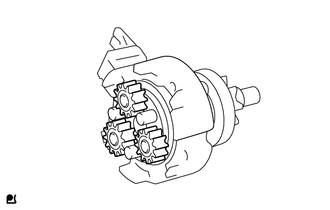

| (d) Déposer les 3 trains planétaires du sous-ensemble de roulement central de rochet de démarreur. |
|
