DEPOSE
PROCEDURE
1. DEPOSER LE REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT
Cliquer ici .gif)
2. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE
Cliquer ici
3. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
4. DEPOSER L'ENSEMBLE DE SABOT DE PROTECTION DU MOTEUR N° 2
Cliquer ici
5. DEPOSER LA COURROIE STRIEE

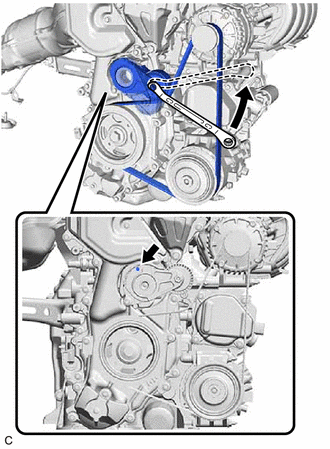

| (a) Relâcher la tension de courroie striée en faisant tourner l'ensemble de tendeur de courroie striée dans le sens inverse des aiguilles d'une montre. |
|
(b) Tourner l'ensemble de tendeur de courroie striée dans le sens inverse des aiguilles d'une montre pour aligner ses orifices, puis introduire une clé à six pans de 5 mm pour fixer l'ensemble de tendeur de courroie striée.
(c) Déposer la courroie striée de l'ensemble de tendeur de courroie striée.
Pieces Constitutives
ReposeSoupape De Commutation De Pression D'huile
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 JOINT DE JOUE D'AILE AVANT DROITE
*2 ENSEMBLE DE SOUPAPE DE COMMANDE DE PRESSION D'HUILE
N*m (kgf*cm, ft*lbf): couple de serrage prescrit
- - DeposeDEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMA ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 SOUPAPE D'ADMISSION
*2 MANCHON-GUIDE DE SOUPAPE D'ADMISSION
*3 RESSORT DE COMPRESSION
*4 SOUPAPE D'ECHAPPEMENT
*5 MANCHON-GUIDE DE SOUPAPE D'ECHAPPEMENT
*6 GOUJON FILETE
*7 TUBE DE BOUGIE D'ALLUMAGE
...
Mise Au Rebut
MISE AU REBUT MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION: Avant d'effectuer le déploiement avant mise au rebut de toute pièce constitutive SRS, relire et suivre attentivement toutes les normes environnementales et relatives aux matières dangereuses. Le déploiem ...
