DESCRIPTION DU SYSTEME
GENERALITES
- Le système de moniteur d'angle mort est une fonction qui assiste le conducteur lors du changement de bande de circulation. Cette fonction utilise un radar à ondes quasi-millimétriques pour détecter les véhicules qui roulent sur une bande de circulation adjacente de la zone qui n'est pas réfléchie dans un ensemble de rétroviseur extérieur avec cache. La fonction avertit le conducteur de la présence d'un véhicule en allumant le témoin de rétroviseur extérieur sur l'ensemble de rétroviseur extérieur avec cache.
- Si le contacteur des clignotants est actionné pendant que le témoin de rétroviseur extérieur de l'ensemble de rétroviseur extérieur avec cache est allumé, le témoin se met à clignoter pour donner un avertissement supplémentaire au conducteur.
FONCTION DES PIECES CONSTITUTIVES
Pièce constitutive | Fonction |
---|---|
Capteur de moniteur d'angle mort |
|
Ensemble de rétroviseur extérieur avec cache
| Allume ou fait clignoter l'indicateur en se basant sur un signal émis par le capteur de moniteur d'angle mort. |
Ensemble de contacteur au volant | Active, désactive ou arrête le fonctionnement du système de contrôle d'angle mort en transmettant les signaux de fonctionnement du contacteur à l'ensemble de combiné d'instruments. |
Signal sonore RCTA (avertisseur sonore de contrôle d'angle mort) |
Retentit en fonction d'un signal émis par le capteur du moniteur d'angle mort. |
Ensemble de combiné d'instruments
|
|
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
Transmet les informations relatives à la destination et le signal de l'inverseur feux de route/croisement aux capteurs de moniteur d'angle mort via la communication CAN. |
ECU de contrôle de dérapage | Transmet un signal de vitesse du véhicule aux capteurs de moniteur d'angle mort via la communication CAN. |
ECM | Transmet un signal de position de changement de vitesse (R) aux capteurs de moniteur d'angle mort via la communication CAN. |
Capteur d'angle de braquage | Détecte l'angle du volant et transmet les signaux correspondants aux capteurs de moniteur d'angle mort via la communication CAN. |
Ensemble de capteur d'airbag
| Transmet le signal d'embardée au capteur de moniteur d'angle mort via la communication CAN. |
| Reçoit les informations du capteur de moniteur d'angle mort via la communication CAN et les transmet à l'affichage multifonction via le câble de signal vidéo. |
Ensemble de récepteur de radio et d'affichage |
|
- *1: avec système de moniteur d'aide au stationnement
- *2: avec système de moniteur de rétroviseur panoramique
DESCRIPTION DU FONCTIONNEMENT
(a) Description du fonctionnement relatif au système de moniteur d'angle mort
(1) Conditions de fonctionnement:
- Le système de moniteur d'angle mort est en position ON.
- Le levier de changement de vitesse est placé dans une position autre que R.
- La vitesse du véhicule est supérieure à 16 km/h (10 mi/h) environ.
(2) Conditions dans lesquelles un capteur peut détecter un véhicule
Le système de moniteur d'angle mort indique qu'il détecte un véhicule dans la zone de détection quand l'une ou l'autre des conditions est remplie:
- En cas de détection d'un véhicule dans une bande de circulation adjacente qui dépasse ce véhicule.
- En cas de détection d'un véhicule qui pénètre dans la zone de détection parce qu'il a changé de bande de circulation.
(3) Zone de détection
Les véhicules présents dans les zones suivantes peuvent être détectés:
*a | Dans une plage d'environ 3,5 m (11,48 pi) du côté du véhicule |
*b | Dans une plage d'environ 3 m (9,84 pi) à l'arrière du pare-chocs arrière |
*c | Dans une plage d'environ 1 m (3,28 pi) à l'avant du pare-chocs arrière |

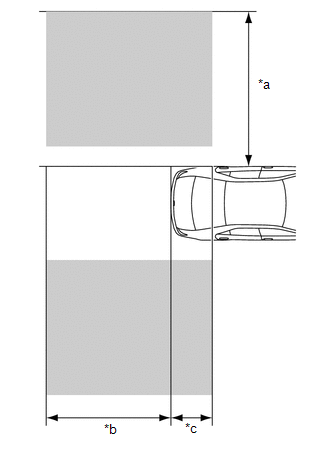

Zone de détection |
(b) Description du fonctionnement de la fonction RCTA
(1) Conditions de fonctionnement:
- La fonction RCTA est activée.
- Le levier de changement de vitesse est en position R.
- La vitesse du véhicule est inférieure à environ 8 km/h (5 mi/h).
(2) Conditions dans lesquelles un capteur peut détecter un véhicule
La fonction RCTA indique la détection d'un véhicule dans la zone de détection lorsque les deux conditions sont remplies:
- Véhicule approchant de la droite ou de la gauche, à l'arrière du véhicule.
- La vitesse du véhicule est d'environ 8 km/h (5 mi/h) à 28 km/h (18 mi/h).
(3) Zone de détection
Les véhicules présents dans les zones suivantes peuvent être détectés:
*a | Dans une plage d'environ 5,5 à 20 m (18,05 à 65,62 pi) du côté du véhicule (la zone de détection varie en fonction de la vitesse du véhicule) |
*b | Dans une plage d'environ 6 m (19,69 pi) à l'arrière du pare-chocs arrière |

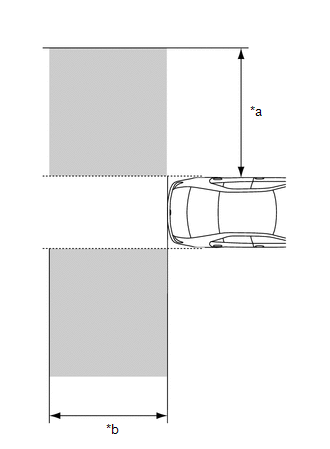

Zone de détection |
FONCTIONNEMENT DU TEMOIN DE RETROVISEUR EXTERIEUR ET DU SIGNAL SONORE RCTA (SIGNAL SONORE DE CONTROLE D'ANGLE MORT)
(a) Vérification initiale
(1) Lorsque le système de moniteur d'angle mort est mis en position ON avec le contacteur du moteur en position ON (IG), les témoins de rétroviseur extérieur sur l'ensemble de rétroviseur extérieur avec cache s'allument pendant 3 secondes.
(2) Lorsque la fonction RCTA est mise en position ON avec le contacteur du moteur en position ON (IG), les témoins de rétroviseur extérieur sur l'ensemble de rétroviseur extérieur avec le cache s'allument pendant 3 secondes et le signal sonore RCTA (signal sonore de moniteur d'angle moteur) retentit pendant 1 seconde.
(3) Lorsque le contacteur du moteur est amené de la position OFF à la position ON avec le système de moniteur d'angle mort en position ON, les témoins de rétroviseur extérieur sur l'ensemble de rétroviseur extérieur avec cache s'allument pendant 3 secondes.
(b) Description du fonctionnement
(1) Fonctionnement du système de moniteur d'angle mort
- Lorsqu'un capteur détecte un véhicule dans la zone d'angle mort, le témoin de rétroviseur extérieur sur l'ensemble de rétroviseur extérieur avec cache s'allume.

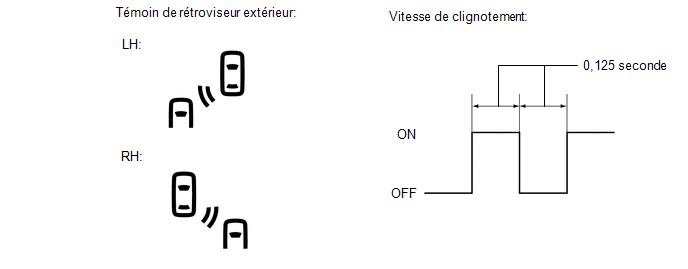

- Si le contacteur des clignotants est actionné, alors que le capteur de détection d'un véhicule se situe dans la zone de détection de rétroviseur extérieur et que le témoin de l'ensemble de rétroviseur extérieur avec cache s'allume, le début du clignotement du témoin comme indiqué sur le schéma.
(2) Fonctionnement de la fonction RCTA

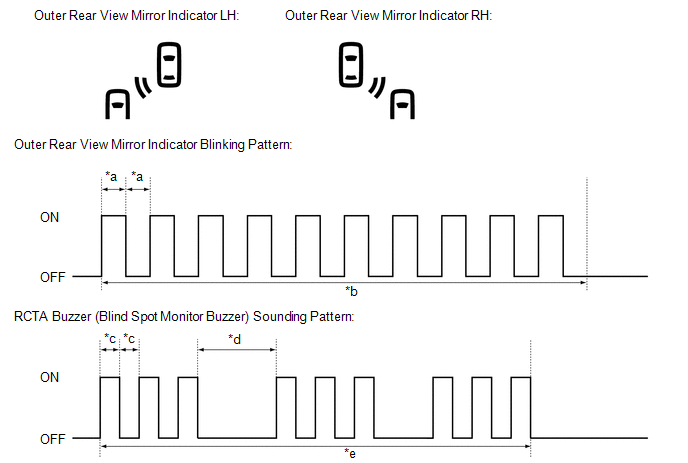

- Lorsque toutes les conditions de fonctionnement de la fonction RCTA sont réunies, les témoins de rétroviseur extérieur sur l'ensemble de rétroviseur extérieur avec cache clignotent pendant 2,5 secondes et le signal sonore RCTA (signal sonore du moniteur d'angle mort) retentit pendant 2,3 secondes, comme indiqué sur le schéma.
*a | 0,125 seconde |
*b | 2,5 secondes |
*c | 0,1 seconde |
*d | 0,4 seconde |
*e | 2,3 secondes |
- | - |
DESCRIPTION DE L'ICONE RCTA
(a) Si un véhicule qui s'approche par la droite ou par la gauche à l'arrière du véhicule est détecté, l'icône s'allume sur l'ensemble d'ensemble d'affichage multifonction.

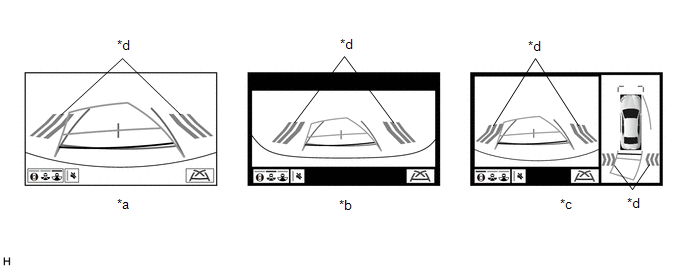

avec système de moniteur d'aide au stationnement
*a | Ecran de vue arrière étroite |
*b | Ecran de vue arrière large |
*c | Icône RCTA |
- | - |

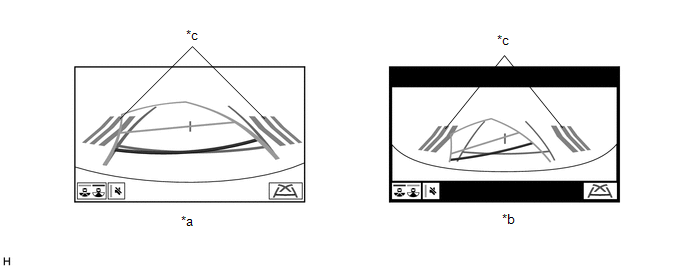

*a | Ecran de vue arrière étroite |
*b | Ecran de vue arrière large |
*c | Ecran de vision panoramique et de rétrovision |
*d | Icône RCTA |
