DESCRIPTION

Ce DTC est enregistré en cas de coupure ou de court-circuit dans la ligne de communication entre les capteurs avant et l'ECU ou en cas de dysfonctionnement d'un capteur avant.

N° de DTC	Objet de la détection	Condition de détection du DTC	Organe incriminé
C1AEC	Dysfonctionnement de la communication du capteur avant	Coupure ou court-circuit dans la ligne de communication entre les capteurs avant et l'ECU ou dysfonctionnement d'un capteur avant en mode d'initialisation après que le contacteur du moteur est mis en position ON (IG).	Circuit du capteur à ultrasons avant Faisceau de câbles ou connecteur Ensemble d'ECU d'avertissement de distance

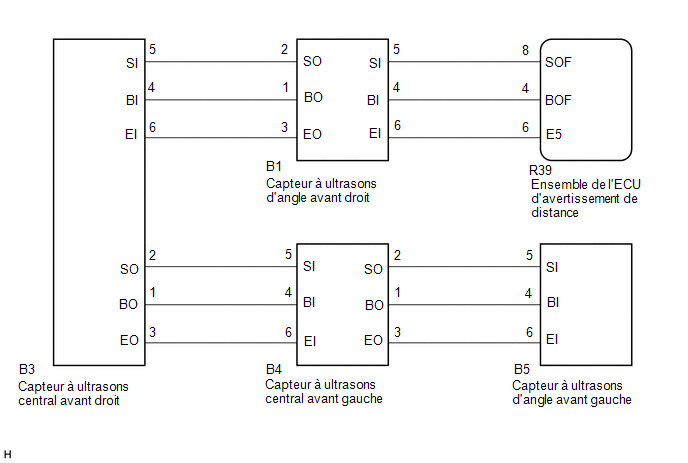

SCHEMA DE CABLAGE

PROCEDURE

1.	INITIALISER LE CAPTEUR CENTRAL AVANT A ULTRASONS ET LE CAPTEUR D'ANGLE AVANT A ULTRASONS

(a) Initialiser le capteur central avant à ultrasons et le capteur d'angle avant à ultrasons.

Cliquer ici

2.	VERIFIER L'EMISSION DE DTC (C1AEC)

(a) Vérifier les DTC.

Body Electrical > Advanced Parking Guidance/ICS/Intuitive P/A > Trouble Codes

(b) Supprimer les DTC.

Body Electrical > Advanced Parking Guidance/ICS/Intuitive P/A > Clear DTCs

Body Electrical > Advanced Parking Guidance/ICS/Intuitive P/A > Trouble Codes

Résultat:

Résultat	Passer au point
Le DTC C1AEC est émis	A
Aucun DTC n'est émis	B

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

3.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE - CAPTEUR A ULTRASONS D'ANGLE AVANT DROIT)

(a) Débrancher le connecteur R39 d'ensemble d'ECU d'avertissement de distance.

(b) Débrancher le connecteur B1 de capteur à ultrasons d'angle avant droit.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
R39-4 (BOF) - B1-4 (BI)	En permanence	En dessous de 1 Ω
R39-8 (SOF) - B1-5 (SI)	En permanence	En dessous de 1 Ω
R39-6 (E5) - B1-6 (EI)	En permanence	En dessous de 1 Ω
R39-4 (BOF) ou B1-4 (BI) - Masse de carrosserie	En permanence	10 kΩ minimum
R39-8 (SOF) ou B1-5 (SI) - Masse de carrosserie	En permanence	10 kΩ minimum
R39-6 (E5) ou B1-6 (EI) - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

4.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR A ULTRASONS D'ANGLE AVANT DROIT - CAPTEUR A ULTRASONS CENTRAL AVANT DROIT)

(a) Débrancher le connecteur B3 de capteur à ultrasons central avant droit.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
B1-1 (BO) - B3-4 (BI)	En permanence	En dessous de 1 Ω
B1-2 (SO) - B3-5 (SI)	En permanence	En dessous de 1 Ω
B1-3 (EO) - B3-6 (EI)	En permanence	En dessous de 1 Ω
B1-1 (BO) ou B3-4 (BI) - Masse de carrosserie	En permanence	10 kΩ minimum
B1-2 (SO) ou B3-5 (SI) - Masse de carrosserie	En permanence	10 kΩ minimum
B1-3 (EO) ou B3-6 (EI) - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

5.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR A ULTRASONS CENTRAL AVANT DROIT - CAPTEUR A ULTRASONS CENTRAL AVANT GAUCHE)

(a) Débrancher le connecteur B4 de capteur à ultrasons central avant gauche.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
B3-1 (BO) - B4-4 (BI)	En permanence	En dessous de 1 Ω
B3-2 (SO) - B4-5 (SI)	En permanence	En dessous de 1 Ω
B3-3 (EO) - B4-6 (EI)	En permanence	En dessous de 1 Ω
B3-1 (BO) ou B4-4 (BI) - Masse de carrosserie	En permanence	10 kΩ minimum
B3-2 (SO) ou B4-5 (SI) - Masse de carrosserie	En permanence	10 kΩ minimum
B3-3 (EO) ou B4-6 (EI) - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

6.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR A ULTRASONS CENTRAL AVANT GAUCHE - CAPTEUR A ULTRASONS D'ANGLE AVANT GAUCHE)

(a) Débrancher le connecteur B5 de capteur à ultrasons d'angle avant gauche.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
B4-1 (BO) - B5-4 (BI)	En permanence	En dessous de 1 Ω
B4-2 (SO) - B5-5 (SI)	En permanence	En dessous de 1 Ω
B4-3 (EO) - B5-6 (EI)	En permanence	En dessous de 1 Ω
B4-1 (BO) ou B5-4 (BI) - Masse de carrosserie	En permanence	10 kΩ minimum
B4-2 (SO) ou B5-5 (SI) - Masse de carrosserie	En permanence	10 kΩ minimum
B4-3 (EO) ou B5-6 (EI) - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

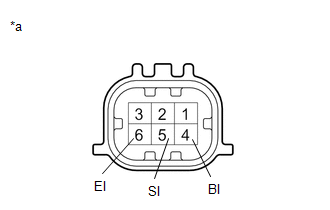

7.	VERIFIER LE CAPTEUR D'ANGLE A ULTRASONS AVANT DROIT

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
4 (BI) - 6 (EI)	En permanence	10 kΩ minimum
4 (BI) - 1 (BO)	En permanence	En dessous de 1 Ω
5 (SI) - 2 (SO)	En permanence	En dessous de 30 Ω
6 (EI) - 3 (EO)	En permanence	En dessous de 1 Ω

*a	Pièce constitutive sans faisceau de câbles branché (capteur à ultrasons d'angle avant droit)

INCORRECT

REMPLACER LE CAPTEUR A ULTRASONS D'ANGLE AVANT DROIT

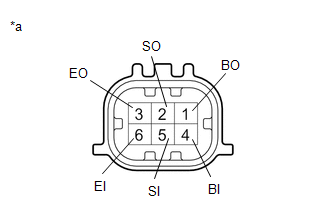

8.	VERIFIER LE CAPTEUR A ULTRASONS CENTRAL AVANT DROIT

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
4 (BI) - 6 (EI)	En permanence	10 kΩ minimum
4 (BI) - 1 (BO)	En permanence	En dessous de 1 Ω
5 (SI) - 2 (SO)	En permanence	En dessous de 30 Ω
6 (EI) - 3 (EO)	En permanence	En dessous de 1 Ω

*a	Pièce constitutive sans faisceau de câbles branché (capteur à ultrasons central avant droit)

INCORRECT

REMPLACER LE CAPTEUR A ULTRASONS CENTRAL AVANT DROIT

9.	VERIFIER LE CAPTEUR A ULTRASONS CENTRAL AVANT GAUCHE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
4 (BI) - 6 (EI)	En permanence	10 kΩ minimum
4 (BI) - 1 (BO)	En permanence	En dessous de 1 Ω
5 (SI) - 2 (SO)	En permanence	En dessous de 30 Ω
6 (EI) - 3 (EO)	En permanence	En dessous de 1 Ω

*a	Pièce constitutive sans faisceau de câbles branché (capteur à ultrasons central avant gauche)

INCORRECT

REMPLACER LE CAPTEUR A ULTRASONS CENTRAL AVANT GAUCHE

10.	VERIFIER LE CAPTEUR A ULTRASONS D'ANGLE AVANT GAUCHE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
4 (BI) - 6 (EI)	En permanence	10 kΩ minimum
4 (BI) - 1	En permanence	En dessous de 1 Ω
5 (SI) - 2	En permanence	En dessous de 30 Ω
6 (EI) - 3	En permanence	En dessous de 1 Ω

*a	Pièce constitutive sans faisceau de câbles branché (capteur à ultrasons d'angle avant gauche)

INCORRECT

REMPLACER LE CAPTEUR A ULTRASONS D'ANGLE AVANT GAUCHE

11.	REMPLACER LE CAPTEUR A ULTRASONS D'ANGLE AVANT DROIT

Cliquer ici

12.	VERIFIER L'EMISSION DE DTC (C1AEC)

(a) Supprimer les DTC.

Body Electrical > Advanced Parking Guidance/ICS/Intuitive P/A > Clear DTCs

(b) Vérifier les DTC.

Body Electrical > Advanced Parking Guidance/ICS/Intuitive P/A > Trouble Codes

Résultat:

Résultat	Passer au point
Le DTC C1AEC est émis	A
Aucun DTC n'est émis	B

FIN (LE CAPTEUR A ULTRASONS D'ANGLE AVANT DROIT ETAIT DEFECTUEUX)

13.	REMPLACER LE CAPTEUR A ULTRASONS CENTRAL AVANT DROIT

Cliquer ici

14.	VERIFIER L'EMISSION DE DTC (C1AEC)

(a) Supprimer les DTC.

Body Electrical > Advanced Parking Guidance/ICS/Intuitive P/A > Clear DTCs

(b) Vérifier les DTC.

Body Electrical > Advanced Parking Guidance/ICS/Intuitive P/A > Trouble Codes

Résultat:

Résultat	Passer au point
Le DTC C1AEC est émis	A
Aucun DTC n'est émis	B

FIN (LE CAPTEUR A ULTRASONS CENTRAL AVANT DROIT ETAIT DEFECTUEUX)

15.	REMPLACER LE CAPTEUR A ULTRASONS CENTRAL AVANT GAUCHE

Cliquer ici

16.	VERIFIER L'EMISSION DE DTC (C1AEC)

(a) Supprimer les DTC.

Body Electrical > Advanced Parking Guidance/ICS/Intuitive P/A > Clear DTCs

(b) Vérifier les DTC.

Body Electrical > Advanced Parking Guidance/ICS/Intuitive P/A > Trouble Codes

Résultat:

Résultat	Passer au point
Le DTC C1AEC est émis	A
Aucun DTC n'est émis	B

FIN (LE CAPTEUR A ULTRASONS CENTRAL AVANT GAUCHE ETAIT DEFECTUEUX)

17.	REMPLACER LE CAPTEUR A ULTRASONS D'ANGLE AVANT GAUCHE

Cliquer ici

18.	VERIFIER L'EMISSION DE DTC (C1AEC)

(a) Supprimer les DTC.

Body Electrical > Advanced Parking Guidance/ICS/Intuitive P/A > Clear DTCs

(b) Vérifier les DTC.

Body Electrical > Advanced Parking Guidance/ICS/Intuitive P/A > Trouble Codes

Résultat:

Résultat	Passer au point
Le DTC C1AEC est émis	A
Aucun DTC n'est émis	B

REMPLACER L'ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE

FIN (LE CAPTEUR A ULTRASONS D'ANGLE AVANT GAUCHE ETAIT DEFECTUEUX)
