Pieces Constitutives
PIECES CONSTITUTIVES

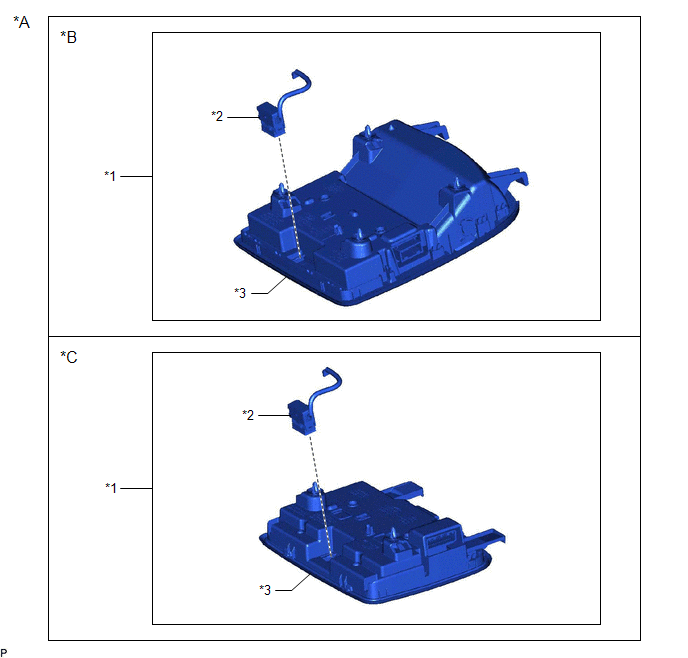

SCHEMA
|
*A | fabrication TMC |
*B | pour toit normal |
|
*C | sauf toit normal |
- | - |
|
*1 | ENSEMBLE DE BOITIER DE CONSOLE DE TOIT |
*2 | ENSEMBLE DE MICRO DE TELEPHONE |
|
*3 | SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT |
- | - |

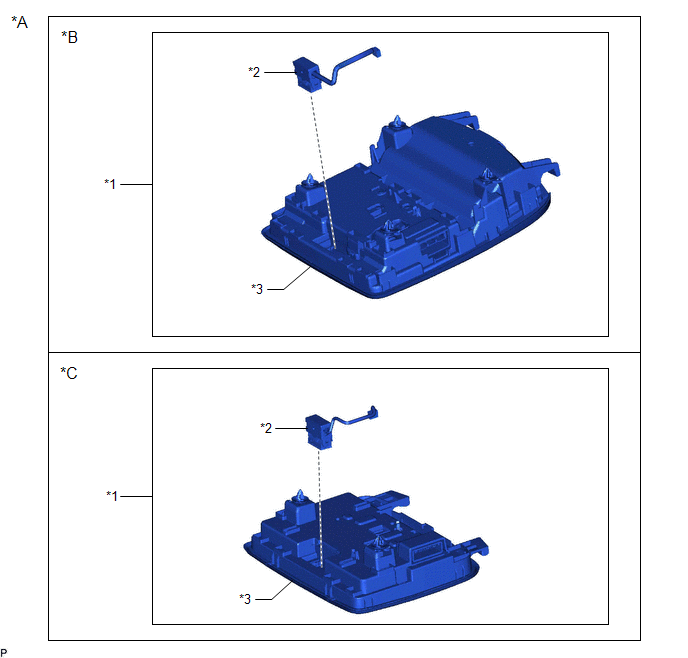

SCHEMA
|
*A | fabrication TMMK |
*B | pour toit normal |
|
*C | sauf toit normal |
- | - |
|
*1 | ENSEMBLE DE BOITIER DE CONSOLE DE TOIT |
*2 | ENSEMBLE DE MICRO DE TELEPHONE |
|
*3 | SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE DE TOIT
Cliquer ici
.gif)

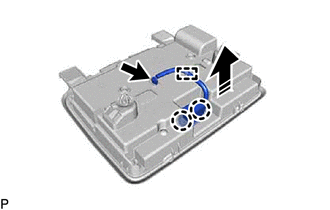

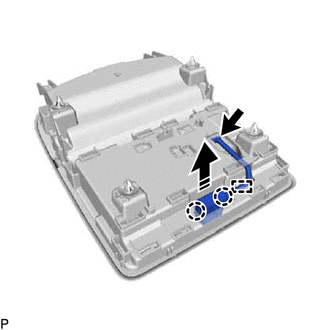

2. DEPOSER L'ENSEMBLE DE MICRO DE TELEPHONE (pour fabrication TMC)
(a) pour toit normal:
(1) Débrancher le connecteur.
.png) | Déposer dans ce sens |
(2) Libérer l'attache.
(3) Libérer les 2 griffes et déposer l'ensemble de micro de téléphone du sous-ensemble de boîtier de console de toit, comme indiqué sur le schéma.

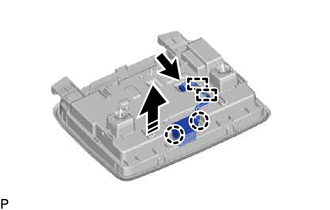

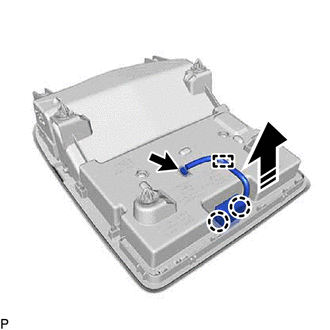

(b) sauf toit normal:
(1) Débrancher le connecteur.
|
| Déposer dans ce sens |
(2) Libérer les 2 attaches.
(3) Libérer les 2 griffes et déposer l'ensemble de micro de téléphone du sous-ensemble de boîtier de console de toit, comme indiqué sur le schéma.
3. DEPOSER L'ENSEMBLE DE MICRO DE TELEPHONE (pour fabrication TMMK)
(a) pour toit normal:
(1) Débrancher le connecteur.
|
| Déposer dans ce sens |
(2) Libérer l'attache.
(3) Libérer les 2 griffes et déposer l'ensemble de micro de téléphone du sous-ensemble de boîtier de console de toit, comme indiqué sur le schéma.
(b) sauf toit normal:
(1) Débrancher le connecteur.
|
| Déposer dans ce sens |
(2) Libérer l'attache.
(3) Libérer les 2 griffes et déposer l'ensemble de micro de téléphone du sous-ensemble de boîtier de console de toit, comme indiqué sur le schéma.
Repose
REPOSE
PROCEDURE

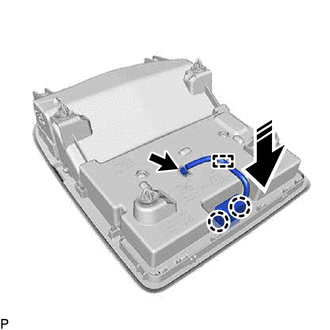

1. REPOSER L'ENSEMBLE DE MICRO DE TELEPHONE (pour fabrication TMC)
(a) pour toit normal:
(1) Engager les 2 griffes pour reposer l'ensemble de micro de téléphone sur le sous-ensemble de boîtier de console de toit, comme indiqué sur le schéma.
.png) | Poser dans ce sens |
(2) Engager l'attache.
(3) Brancher le connecteur.

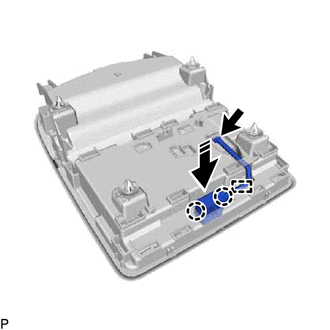

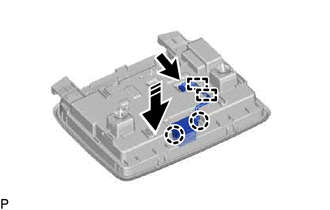

(b) sauf toit normal:
(1) Engager les 2 griffes pour reposer l'ensemble de micro de téléphone sur le sous-ensemble de boîtier de console de toit, comme indiqué sur le schéma.
|
| Poser dans ce sens |
(2) Engager les 2 attaches.
(3) Brancher le connecteur.

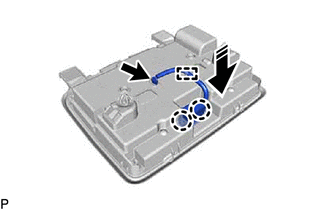

2. REPOSER L'ENSEMBLE DE MICRO DE TELEPHONE (pour fabrication TMMK)
(a) pour toit normal:
(1) Engager les 2 griffes pour reposer l'ensemble de micro de téléphone sur le sous-ensemble de boîtier de console de toit, comme indiqué sur le schéma.
|
| Poser dans ce sens |
(2) Engager l'attache.
(3) Brancher le connecteur.
(b) sauf toit normal:
(1) Engager les 2 griffes pour reposer l'ensemble de micro de téléphone sur le sous-ensemble de boîtier de console de toit, comme indiqué sur le schéma.
|
| Poser dans ce sens |
(2) Engager l'attache.
(3) Brancher le connecteur.
3. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE DE TOIT
Cliquer ici .gif)
