EMPLACEMENT DES PIECES CONSTITUTIVES

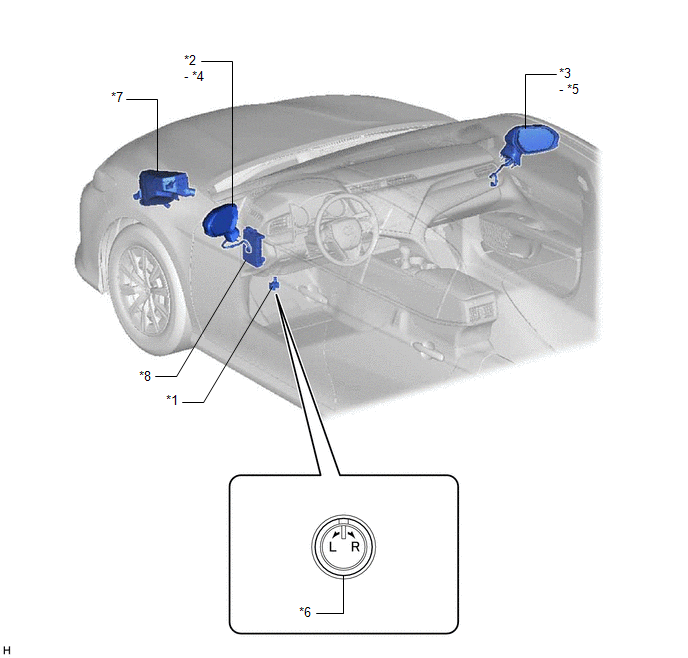

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR |
*2 | ENSEMBLE DE RETROVISEUR EXTERIEUR GAUCHE |
|
*3 | ENSEMBLE DE RETROVISEUR EXTERIEUR DROIT |
*4 | RETROVISEUR EXTERIEUR GAUCHE |
|
*5 | RETROVISEUR EXTERIEUR DROIT |
*6 | CONTACTEUR DE SELECTION ET DE REGLAGE DE LA SURFACE DU RETROVISEUR |
|
*7 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE DEF - RELAIS DEF - FUSIBLE MIR HTR |
*8 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-ACC - FUSIBLE ECU-IG1 N° 3 |

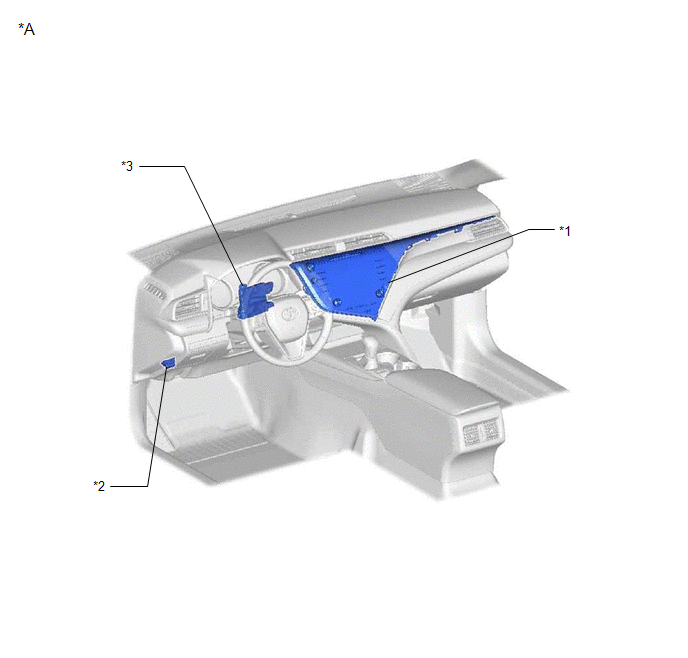

SCHEMA
|
*A | pour affichage 8 pouce |
- | - |
|
*1 | CONTACTEUR DE DESEMBUEUR DE LUNETTE ARRIERE (ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE) |
*2 | DLC3 |
|
*3 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
- | - |

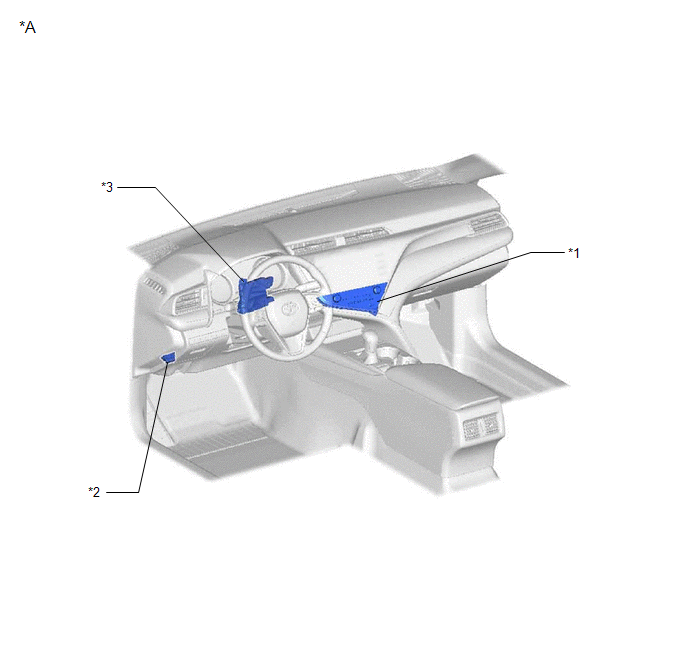

SCHEMA
|
*A | pour affichage 7 pouce |
- | - |
|
*1 | CONTACTEUR DE DESEMBUAGE DE LUNETTE ARRIERE (ENSEMBLE DE COMMANDE DE CLIMATISATION) |
*2 | DLC3 |
|
*3 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
- | - |
