Toyota Camry Manuel de réparation XV50 (2011–2019): Les touches de l'écran tactile ne fonctionnent pas
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux mesures de précaution pour le système de navigation.
Cliquer ici
- En cas de remplacement de l'ensemble d'autoradio et d'affichage, toujours les remplacer par un élément neuf. Si un ensemble d'autoradio et d'affichage qui était posé sur un autre véhicule est réutilisé, ce qui suit peut se produire:
- Un DTC de dysfonctionnement de communication est mémorisé.
- L'ensemble d'autoradio et d'affichage peut ne pas fonctionner correctement.
PROCEDURE
1. | VERIFIER L'AFFICHAGE MULTIFONCTION |
(a) S'assurer qu'il n'y a aucun corps étranger coincé entre l'écran et le cadre extérieur de l'affichage multifonction.
OK:
Aucun corps étranger n'est coincé entre l'écran et le cadre extérieur de l'affichage multifonction.
CONSEIL:
- En cas de présence de corps étrangers entre l'écran et le cadre extérieur de l'affichage multifonction, l'écran tactile reste bloqué, pour éviter le fonctionnement de contacteur tactile.
- Mettre le contacteur du moteur en position ON (ACC) ou ON (IG) avec la main en contact avec la section en marche, une absence de réaction peut se produire.
INCORRECT | DEPOSER LES CORPS ETRANGERS |
|
2. |
VERIFIER L'ECRAN TACTILE |
(a) Vérifier l'absence de corps étranger sur l'affichage.
OK:
L'écran est propre.
INCORRECT |
NETTOYER L'ECRAN ET VERIFIER A NOUVEAU LES CONTACTEURS TACTILES |
|
3. |
VERIFIER LE CONTACTEUR TACTILE (VERIFICATION DE FONCTIONNEMENT) |

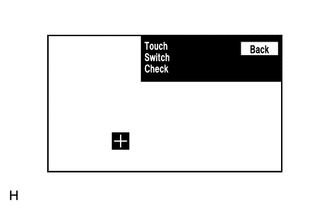

(a) Sélectionner l'écran "Touch Switch Check". Se reporter à la Vérification de contacteur tactile dans la Vérification du fonctionnement. Cliquer ici | |
(b) Toucher l'écran à l'endroit où se situe le contacteur défectueux.
OK:
Un repère "+" apparaît à l'endroit touché.
OK | REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
INCORRECT | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
